在建筑结构设计中,PKPM软件是常用的设计工具之一,尤其在剪力墙配筋设计中发挥着重要作用。本文将详细介绍如何查看PKPM软件中的剪力墙配筋结果。
首先,理解剪力墙配筋的基本概念至关重要。剪力墙配筋结果显示了剪力墙结构中钢筋的配置情况,包括水平钢筋和竖向钢筋。例如,当PKPM软件显示“0”时,通常意味着边缘构件不需要配筋,不考虑构造配筋。而当墙柱长小于3倍墙厚或一字型墙截面高度不大于800mm时,则按柱配筋,显示的是柱对称配筋计算的单边钢筋面积。
在查看剪力墙配筋结果时,需要注意几个关键点。例如,PKPM计算结果中的“H1.0”表示每200mm间距内有100mm²钢筋,每1000mm间距内有500mm²钢筋。这里的“H”代表水平分布筋面积,数值“1.0”则是指每米范围内的钢筋面积。对于竖向钢筋的计算,例如1000mm×200mm×0.25%得出的500mm²,表示每米范围内的竖向钢筋面积。

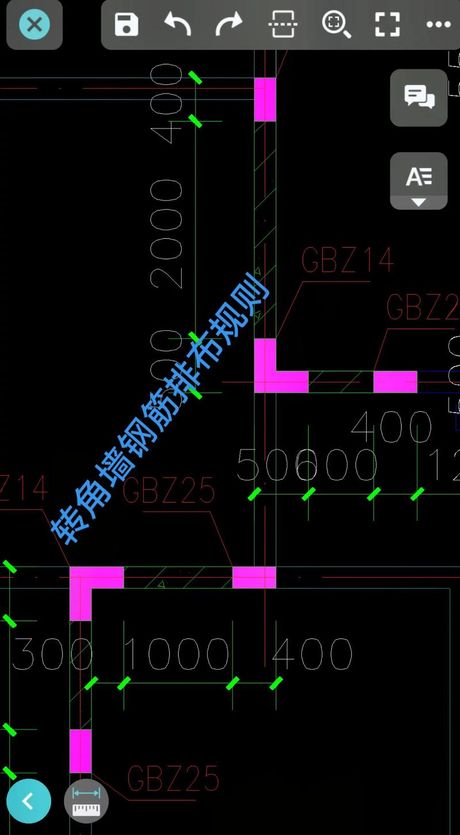

对于不同类型的剪力墙,其配筋结果的查看方法也有所不同。例如,一字型剪力墙、L型剪力墙和T型剪力墙的配筋结果都有其特定的表示方式。在一字型剪力墙中,端部的数值通常表示构造边缘构件的纵筋配筋,而墙身部分的数值则表示水平和竖向分布筋的配筋结果。
此外,对于剪力墙边缘构件的计算结果,一般应参考边缘构件简图进行配筋。在PKPM软件中,边缘构件的结果可直接在【计算结果】-【边缘构件】菜单下查看,而非【配筋】菜单下结果。这是因为【配筋】菜单只给出墙端暗柱的计算面积,不包含分布钢筋。
查看PKPM剪力墙配筋结果需要综合考虑多个因素,包括剪力墙类型、配筋数值的具体含义,以及PKPM软件中的相关菜单和功能。通过深入理解和熟练操作,设计人员可以更准确地把握剪力墙的结构性能和安全性。
