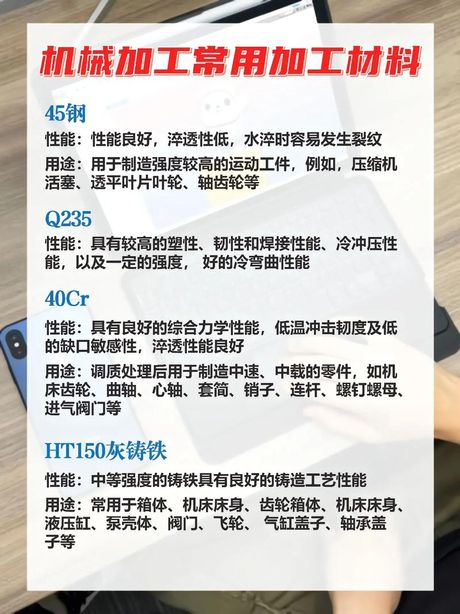

45号钢是一种优质碳素结构钢，含碳量在0.42%至0.50%之间。这种钢材具有较高的强度和良好的韧性，广泛应用于各种重要的结构零件，如连杆、螺栓、齿轮及轴类等。
45号钢的硬度受热处理工艺的影响显著。淬火后没有回火之前，硬度大于HRC55，最高可达HRC62。实际应用中，最高硬度为HRC55，高频淬火可达HRC58。调质处理后，硬度一般在HB217至255之间。
45号钢不推荐采用渗碳淬火工艺。调质处理后的零件表面硬度较低，不耐磨，但可通过调质加表面淬火提高零件表面硬度。经热处理后，表面硬度可达到HRC58至62，芯部硬度较低，耐冲击。
45号钢的力学性能优良，抗拉强度为600MPa，屈服强度为355MPa，伸长率为16%，断面收缩率为40%，冲击功为39J。经过调质处理后，综合力学性能更优，适用于制造高强度、高韧性的零部件。
在工业应用中，45号钢常用于制造齿轮、轴类零件等，这些部件在工作过程中需要承受一定的压力和摩擦力，45号钢的性能能够满足这些要求。
